用三極管直接驅動MOS,需注意什么
用三極管直接驅動MOS可以嗎?可以直接驅動。
由于MOS場效應管是一種電壓驅動器件,要想使其充分導通,要求其柵極驅動電壓的幅度要足夠大,而一些低壓IC電路(譬如3.3V供電的單片機電路)輸出幅度較小,直接用來驅動MOS場效應管,根本無法使管子完全導通。

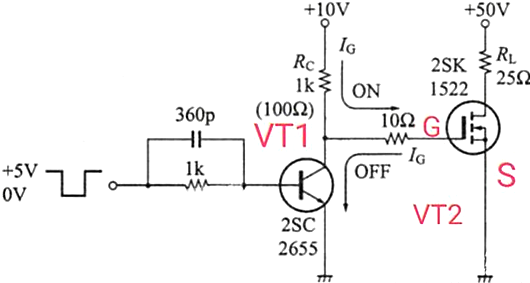

為解決此問題,常加一級雙極型三極管驅動電路來驅動MOS場效應管,其電路如下圖所示。
三極管 驅動 MOS場效應管
上圖中,VT1為NPN型三極管,其基極輸入信號的幅度只有5V,而MOS場效應管VT2的開啟電壓較高,要想使其充分導通,其柵極驅動電壓一般要求≥10V。
為了能驅動MOS場效應管導通,電路中加了一級三極管電路,當VT1基極為5V高電平時,VT1導通,VT2截止;當VT1基極為低電平0V時,VT1截止,其集電極的10V電壓(Rc上的壓降幾乎為零,可以忽略不計)直接加至VT2的G極(即柵極),這樣便可以使VT2獲得足夠的柵極電壓而導通。
在用三極管驅動MOS場效應管時,需要注意MOS場效應管柵極所接電阻(即上圖中的Rc)的取值。
若MOS場效應管的開關速度很低,此時Rc可以選用上百KΩ的電阻,這樣可以減小驅動電路的耗電。
若MOS場效應管工作于高速開關狀態,此時Rc不宜取值過大,否則MOS場效應管柵源電容充放電的時間較長,會影響MOS場效應管的開關速度,此時Rc一般選用幾KΩ的電阻。
