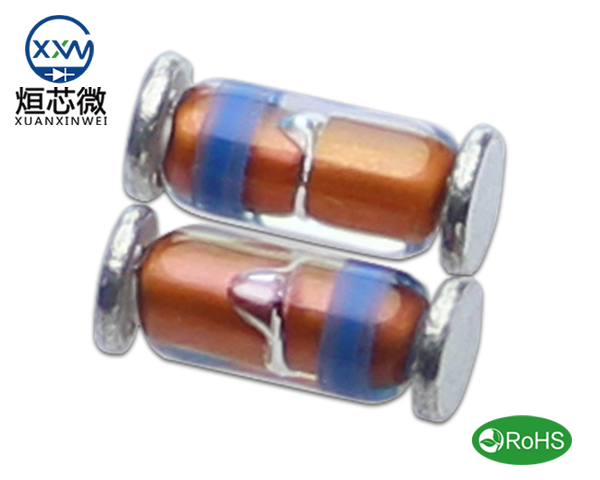

穩壓二極管，也稱為齊納二極管（Zener Diode），是一種特殊的半導體二極管，主要功能是在電路中提供穩定的電壓參考。
工作原理
穩壓二極管的工作原理基于半導體材料的PN結特性。當P型半導體和N型半導體接觸時，會在界面形成耗盡區。外加電壓會改變耗盡區的寬度，從而影響電流流動。穩壓二極管的PN結經過特殊設計，在反向偏置時具有穩定的擊穿電壓。當外加電壓超過擊穿電壓時，PN結進入齊納擊穿區，電流迅速增加，但電壓保持穩定，從而提供穩定的電壓參考。
特性
穩壓二極管的主要特性包括：
擊穿電壓：通常在1.8V至200V之間，決定了穩壓二極管在電路中提供的穩定電壓值。
功率容量：指穩壓二極管在正常工作條件下能承受的最大功率，功率容量越大，穩定性和可靠性越高。
溫度系數：描述擊穿電壓隨溫度變化的參數，通常以mV/°C表示，溫度系數越小，性能越穩定。
負載調節率：描述負載電流變化時輸出電壓變化的參數，負載調節率越小，性能越好。
應用
穩壓二極管在電子電路中有廣泛的應用，主要包括：
電壓穩定：提供穩定的電壓參考，保證電路正常工作。
過壓保護：當輸入電壓超過設定值時，穩壓二極管進入擊穿區，吸收多余電壓，保護電路。
參考電壓源：作為參考電壓源，為其他電路元件提供穩定的電壓。
電流限制：限制電路中的電流，防止電流過大導致元件損壞。
與其他元件的比較
在電子電路中，除了穩壓二極管，還有其他元件如穩壓管和穩壓集成電路，它們在電壓穩定和過壓保護方面各有特點：
穩壓二極管：結構簡單、成本低、擊穿電壓穩定，適用于低功率、低精度的電壓穩定和過壓保護。
穩壓管：具有更高的功率容量和更好的溫度穩定性，適用于高功率、高精度的電壓穩定和過壓保護。
穩壓集成電路：集成了多個穩壓元件，體積小、精度高、穩定性好，適用于高精度、高可靠性的電壓穩定和過壓保護。
選型和使用注意事項
選擇和使用穩壓二極管時，需要注意以下幾點：
擊穿電壓：根據電路需求選擇合適的擊穿電壓。
功率容量：根據電路的功率需求選擇合適的功率容量。
溫度系數：根據電路的工作溫度范圍選擇合適的溫度系數。
負載調節率：根據電路的負載變化情況選擇合適的負載調節率。
封裝形式：根據電路的安裝空間和散熱要求選擇合適的封裝形式。
使用環境：根據電路的使用環境選擇合適的穩壓二極管。
結論
穩壓二極管是一種重要的電子元件，具有穩定的擊穿電壓和廣泛的應用。在選擇和使用穩壓二極管時，需要綜合考慮其擊穿電壓、功率容量、溫度系數、負載調節率等因素，以確保電路的穩定性和可靠性。
